光模塊組件TOSA/ROSA/BOSA詳解
光模塊組件TOSA/ROSA/BOSA詳解

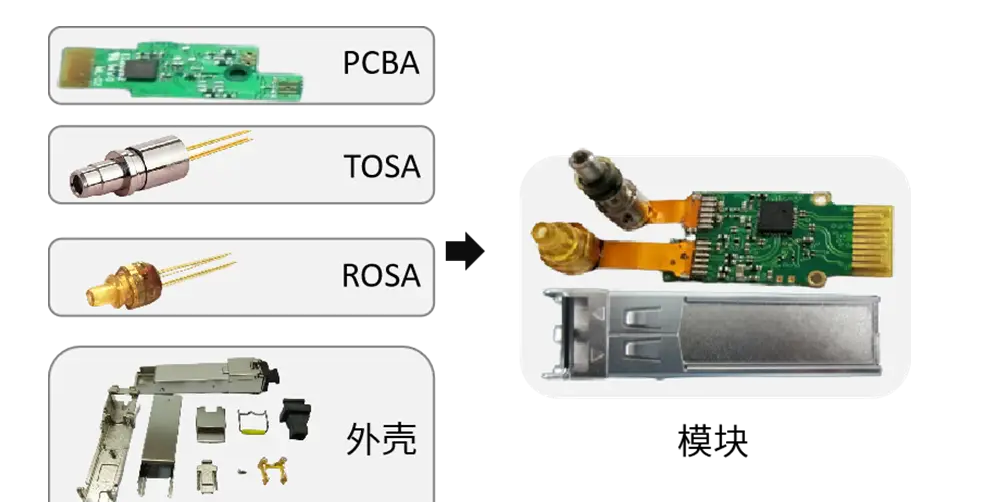

        光模塊是光通信系統中最重要的核心器件之一,伴隨著光通信技術的成熟及市場對信號傳輸帶寬的需求,作為核心器件之一的光模塊從外形到核心技術都得到了極大的擴展和提高,主要體現在傳輸速率大幅提升,從早期PDH系統的2/8/34MBps、SDH系統的155G/622G/2.5G到現在的單路百吉比特以上速率。光模塊作為物理層的器件,完成了信號傳輸過程中的光電-電光(O/E-E/O)轉換功能,從結構組成上看,絕大多數基礎性光模塊均采用了收發一體形式,其內部主要由光發射組件TOSA(Transmitting Optical Sub-Assembly)、光接受組件   ROSA(Receiving Optical Sub-Assembly)、發射驅動電路、接收信號處理電路構成,另外還有一種將發射組件與接收組件合二為一的BOSA(Bi-Directional Optical Sub-Assembly)組件,形成的單纖雙向光模塊。下面請隨我們一起來了解一下TOSA、ROSA及BOSA相關方面的知識。

一.TOSA

        TOSA是光發射組件(Transmitter Optical Subassembly)的英文簡稱,TOSA的作用是按照需要,用合適的金屬結構件、陶瓷套筒、陶瓷插芯等材料,與半導體激光器一起經過壓配、耦合、焊接結合在一起形成TOSA,然后將半導體激光器管腳一端與功能電路板相連,光輸出端加上適當?shù)耐鈿た梢耘c各類標準接口(常用的有SC、FC、ST、LC、尾纖等)通過活動連接器相連,然后經過光配線架進入光纖或直接與其它設備相連接即可完成光鏈路的聯通。TOSA圖示中給出了構成光發射組件的所需的不同零件,其中LD_TO、LD_Holder、Receptacle是必選件,Receptacle_Holder、Isolator則是按照不同需要作為可選擇零件,比如對于要求輸出光功率一致性有嚴格需求或?qū)ψ畲蠊夤β拭舾械慕M件,需要選擇有Receptacle_Holder的結構,而對于傳輸速率較高的組件或有遠距離傳輸要求(此時組件的輸出光功率很大且要考慮光在光纖傳輸過程中的群延遲)的組件,需要采用有Isolator部件或同時具有Isolator、Receptacle_Holder的結構組件。

        通常采用以上TOSA結構組件時,針對的都是TO56封裝的半導體激光器,主要是用于單模光纖傳輸系統中,而對于多模光纖傳輸系統中的發光器件,一般都是采用TO46封裝的LED或者是小電流驅動的VCSEL激光器,此類器件構成TOSA時絕大部分都采用膠粘工藝,與同軸ROSA組件的制造工藝相仿。



二、ROSA

       ROSA是光接收組件(Receiver Optical Subassembly)的英文簡稱,與TOSA的作用相似,ROSA也是按照需要,用合適的金屬結構件、或一體成型的塑膠件等材料,與PINTIA探測器一起經過耦合、預固定、灌封膠結合在一起形成ROSA,然后將PINTIA探測器管腳一端與功能電路板相連,光輸入端加上適當?shù)耐鈿た梢耘c各類標準接口(常用的有SC、FC、ST、LC、尾纖等)通過活動連接器相連,然后經過光配線架進入光纖或直接與其它設備相連接即可完成光鏈路的聯通。ROSA圖示中給出了構成光接收組件的所需的不同零件,其中PD_TO(PINTIA探測器)采用TO46封裝,在其中是將PD與TIA封裝在一起構成,Rosa_Body可以用金屬加工,也可以用一體成型的塑膠件。


3、BOSA
       BOSA是光發射接收組件(Bi-Directional Optical Sub-Assembly)的英文簡稱,是一種單纖雙向光器件,BOSA的作用是按照需要,用更合適的金屬結構件、陶瓷套筒、陶瓷插芯等材料,與半導體激光器一起經過壓配、耦合焊接結合在一起形成TOSA,然后將半導體激光器管腳、PINTIA探測器管腳分別與功能電路板相連,光輸入輸出端加上適當?shù)耐鈿た梢耘c各類標準接口(常用的有SC、FC、ST、LC、尾纖等)通過活動連接器相連,然后經過光配線架進入光纖或直接與其它設備相連接即可完成光鏈路的聯通。BOSA可以看作是TOSA與ROSA的集成體,同時具有光發射與接收的功能。
