光模塊的構成
光模塊的構成

光模塊是光通信系統中的重要組件之一,它承擔著將電信號轉換為光信號(發射端)和將光信號轉換為電信號(接收端)的任務。光模塊的性能和可靠性直接影響著光通信系統的整體性能。在本文中,我們將深入探討光模塊的關鍵組成部分。

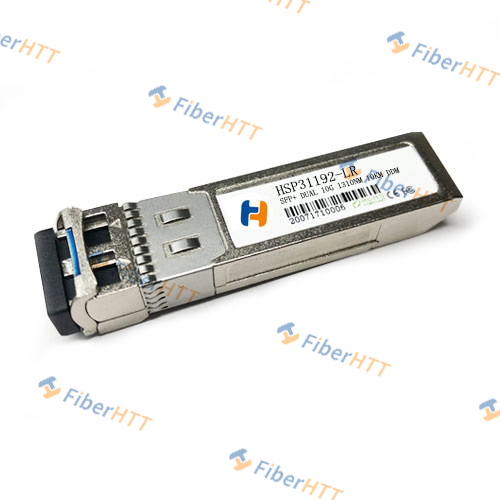

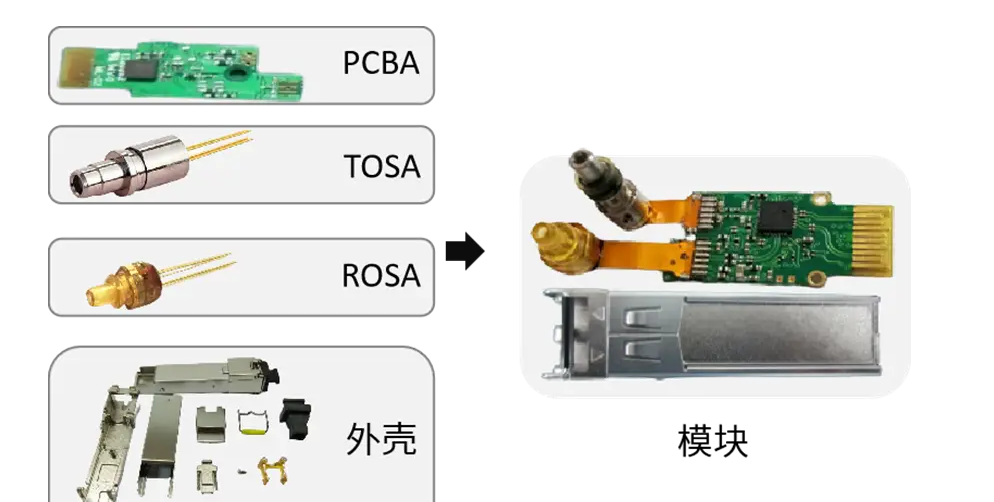

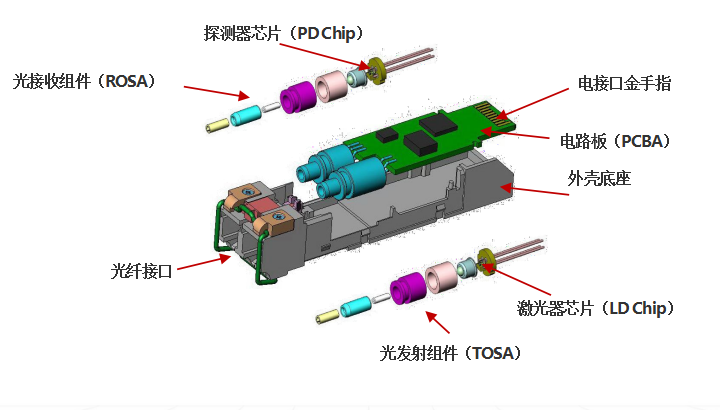

光模塊主要由光電子器件、功能電路和光接口等組成,其中光電子器件包括光發射器件(TOSA)和光接收器件(ROSA),核心結構由激光器和探測器構成。在光模塊發送端輸入一定碼率的電信號,經TOSA中的驅動芯片(Driver)處理后,驅動激光器發射出一定頻率的調制光信號,通過光纖傳輸后到達另一光模塊的接收端,由探測器轉換為電信號后,經跨阻放大器(Tia)和限幅放大器(LA)后輸出相應碼率的電信號。


光芯片(Optical Chip):光芯片是光模塊的核心部件,它承擔著將電信號轉換為光信號(發射端)以及將光信號轉換為電信號(接收端)的任務。光芯片通常由多個功能性光學器件集成而成,包括激光器、調制器、探測器等。這些器件通過微納加工技術嵌入在同一芯片上,實現了高度集成和緊湊的結構。



一、光發射端組件TOSA(Transmiter Optical Sub-Assembly)

    1.激光器芯片(Laser Diode Chip):

    激光器芯片是光模塊中的關鍵組件之一,它負責產生單色、相干的光信號。這些激光器芯片根據不同的應用需求可以采用不同的激光器結構,如垂直腔面發射激光器(VCSEL)和分布式反饋激光器(DFBFP、DFB、DBR、EML)等。VCSEL激光器 工作在 850納米波長 ,適用于千兆以太網 多模光纖短距傳輸 。其具有穩定的 光輸出特性和較小的光譜線寬,非常適合高速數據傳輸和遠距離通信 。千兆以太網交換機大量使用該類型的光模塊,傳輸光板不會用到。

    2.調制器(Modulator):

    調制器負責對激光器輸出的光信號進行調制,將數字電信號轉換為光脈沖。常用的調制技術包括直接調制和外調制,其中外調制技術如電吸收調制器(EAM)和電光調制器(MZM)等具有較高的調制速度和效率。



二、光接收端ROSA(Receiver Optical Sub-Assembly)


    1.探測器芯片(Detector Diode Chip):

    探測器芯片(比如發光二極管)是接收端的關鍵組件,它將接收到的光信號轉換為相應的電信號。常用的探測器芯片包括PIN(Positive-Intrinsic-Negative)探測器和APD(Avalanche Photodiode)探測器,它們?cè)诮邮侦`敏度、速度和噪聲等方面有所差異,但其成本更高。可根據應用需求選擇合適的類型。

    2.電信號處理芯片 :

    電信號處理芯片位于接收端,用于對接收到的電信號進行處理和放大,以還原原始的數字信號。這些芯片通常包括放大器、濾波器、時鐘恢復電路等功能模塊,能夠有效地提高信號質量和可靠性。

三、封裝和連接:

    1.封裝結構(Packaging Structure):

    光模塊的封裝結構是保護內部光學器件并提供穩定環境的關鍵組成部分。封裝結構通常由金屬外殼、光學連接器、PCB板等組成,其設計和制造質量直接影響到光模塊的性能和可靠性。

    2.光纖連接器(Fiber Connector):

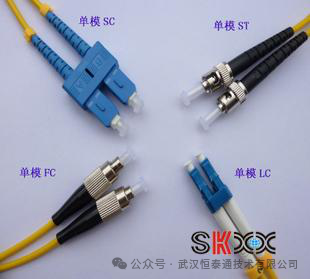

    光纖連接器用于將光模塊與光纖之間進行連接,實現光信號的傳輸。常見的光纖連接器類型包括SC、LC、FC等,它們具有不同的連接方式和插拔特性,可根據具體應用選擇合適的連接器類型。
