光模塊的工作原理和關鍵性能指標科普
光模塊的工作原理和關鍵性能指標科普

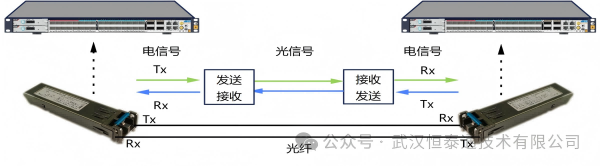

光模塊是如何工作的


   光模塊是一種用于光通信系統中的設備,它們能夠將電信號轉換為光信號,并將光信號轉換回電信號。以下是典型光模塊的工作原理:

1. 電信號輸入:光模塊的第一步是接收電信號。這些電信號可以來自光纖通信網絡中的光纖收發器、網絡交換機或其他設備。

2. 電信號處理:接收到的電信號可能需要進行處理,如放大、過濾或調整信號的電壓水平。這個步驟確保電信號的質量和穩定性,以便更好地轉換為光信號。

3. 激光器/發光二極管 (LED) 激發:一旦電信號被處理好,接下來就需要將其轉換為光信號。在光模塊中,這通常通過激光器或LED來實現。激光器會產生一束高度聚焦的光束,而LED則會發出寬譜的光。

4. 光信號傳輸:生成的光信號通過光纖或空氣傳輸?shù)浇邮斩恕9庑盘柕膫鬏斔俣韧ǔ1入娦盘柨斓枚啵⑶也灰资艿诫姶鸥蓴_的影響。

5. 光檢測器:在接收端,光信號被檢測器接收。檢測器通常是光電二極管 (photodiode) 或光探測器,能夠將光信號轉換回電信號。

6. 電信號輸出:檢測到的光信號被轉換為電信號,以便進一步處理或傳輸?shù)狡渌O備。

      總的來說,光模塊通過將電信號轉換為光信號,然后再將其轉換回電信號,實現了光纖通信系統中的數據傳輸。這種轉換過程在光通信中起著至關重要的作用,使得高速、高容量的數據傳輸成為可能。





   光模塊有哪些關鍵性能指標

        光模塊的性能指標涵蓋了多個方面,以下是一些關鍵性能指標:

1. 傳輸速率:指光模塊支持的數據傳輸速率,通常以每秒的比特數 (bps) 或兆比特數 (Mbps、Gbps) 來表示。為了滿足各種傳輸速率的需求,產生了不同速率的光模塊:通常的標準有:155Mbps、1.25GMbp、3GMbp、10GMbp、40GMbp、100GMbp、400GMbp、800GMbp。主要運用的領域有:移動通信、數據中心、企業網絡、通信網絡、云計算、安防監控等。

2. 波長范圍:指光模塊能夠工作的光波長范圍。不同的光纖通信系統可能使用不同的光波長標準,因此光模塊需要支持相應的波長范圍。常見的光模塊波長包括:

850納米:與多模光纖配套使用。這種波長的多模光模塊使用多束光來傳輸數據,由于存在色散缺陷,適合在較短的距離內進行數據傳輸,比如在同一棟建筑或相鄰建筑之間。它的優點是安裝和維護相對簡單,成本較低,但傳輸速度和距離相對有限。

1310納米:用于單模光纖傳輸,適用于長距離傳輸,例如在光纖通信網絡中的光纖到樓(FTTB)、光纖到家(FTTH)等場景。

1550納米:也是用于單模光纖傳輸?shù)牟ㄩL之一,通常用于長距離通信,具有較低的光損耗。像中心波長1310nm和1550單模光模塊,一般與單模光纖配套使用。它使用單一的光束來傳輸數據,能夠在長距離上提供高速度、大容量的數據傳輸,但需要高質量的光纖線路和精確的對準。

3. 光功率:指光模塊發射的光功率或接收的最小光功率。光功率的穩定性和強度直接影響

到光信號的傳輸質量和距離。接收光功率是指光模塊在一定的誤碼率(BER=10?-12?)條件下,接收端組件所能接收的平均光功率范圍。單位是dBm。接收光功率的上限值為過載光功率,下限值為接收靈敏度的最大值。綜合來講,就是當接收光功率小于接收靈敏度,可能無法正常接收信號,因為光功率太弱了。當接收光功率大于過載光功率時,可能也無法正常接收信號,造成光模塊損壞。

4. 靈敏度:接收靈敏度是指光模塊在一定的誤碼率(BER=10?-12?)條件下,接收端組件所能接收的最小平均輸入光功率。如果發射光功率指的發送端的光強度,那么接收靈敏度指的就是光模塊可以探測到的光強度,單位是dBm。接收靈敏度決定了光模塊能夠檢測到多弱的光信號,如果感知能力弱,一些微弱的信號可能就會被忽略。

5. 消光比:指光模塊在信號傳輸過程中引入的失真程度。失真率低意味著光模塊能夠更準確地傳輸數據,提高數據傳輸?shù)目煽啃浴?/span>

6. 工作溫度范圍:指光模塊能夠在的溫度范圍內正常工作。工作溫度范圍廣泛且穩定性好的光模塊能夠在各種環境條件下可靠運行。光模塊的工作溫度范圍必須能夠適應數據中心環境中可能出現的溫度變化。因此光模塊通常需要在較廣泛的溫度范圍內正常工作,比如0°C至70°C或者-40°C至85°C,確保其環境參數符合數據中心的要求是非常重要的。

7. 功耗:指光模塊在運行時消耗的電能。低功耗的光模塊有助于降低系統的能耗和熱量排放。

8. 接口類型:指光模塊與其他設備連接的接口類型,如MPO/MTP、SC、LC、FC等。接口類型的選擇取決于系統的需求和兼容性。

       這些性能指標通常會根據光模塊的用途和應用場景而有所不同。對于特定的光通信系統,選擇合適的光模塊是確保系統性能和可靠性的關鍵因素。
