引言
在光通信系統中,光模塊是實現光電轉換的核心器件,而金手指(Gold Finger)作為光模塊與設備主板之間的物理接口,承擔著供電、信號傳輸及熱插拔功能。其性能直接影響高速信號的完整性、模塊壽命及系統可靠性。本文從結構設計、材料工藝、性能指標到前沿技術,深入解析金手指的技術本質。
金手指的核心功能與地位
物理接口的核心作用

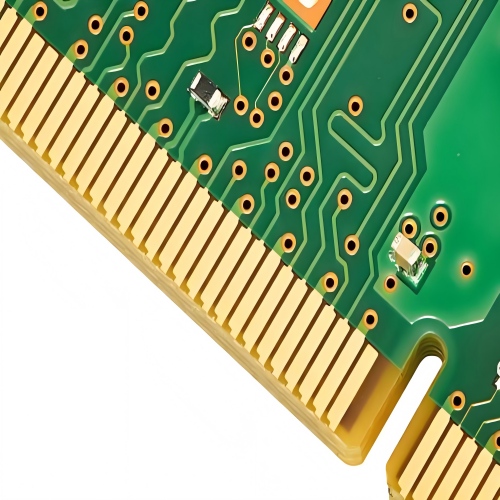

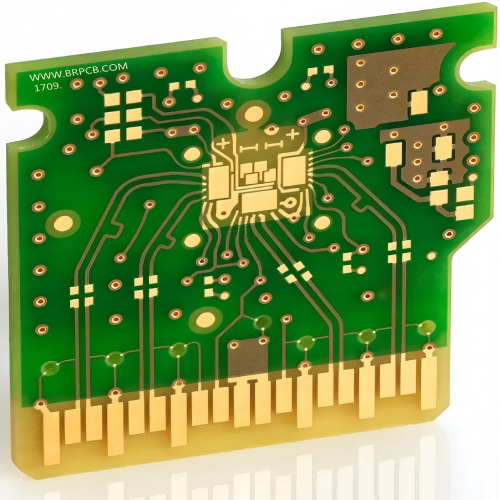

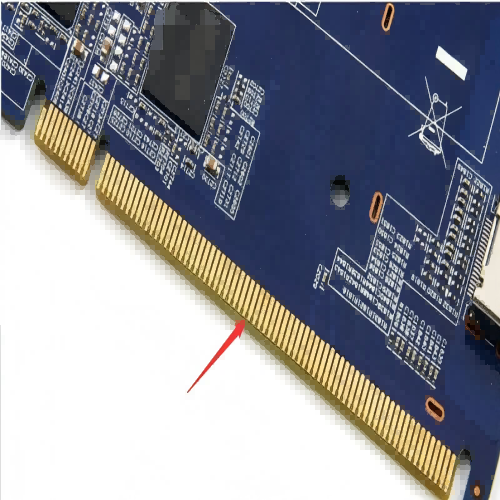

金手指是光模塊PCB末端的鍍金導電觸點陣列,其核心功能包括:
電信號傳輸:承載高速差分信號(如NRZ/PAM4調制信號)
供電回路:提供電源輸入,為激光器、驅動芯片等供電
熱插拔支持:通過長短針設計實現帶電拔插(如SFP+模塊的電源引腳比信號引腳更長)
性能影響的三重維度
信號完整性:阻抗失配會導致信號反射,眼圖閉合(如信號阻抗要求公差≤±10%)
機械可靠性:插拔壽命需≥500次(工業標準),鍍層磨損會導致接觸電阻激增
環境適應性:耐腐蝕性(鹽霧測試96小時無失效)、高溫高濕穩定性(85℃/85%RH)

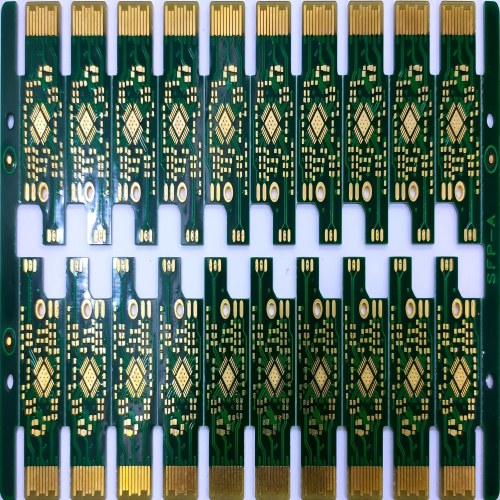

結構設計:從物理形態到電氣性能
基礎結構設計
長短針布局:電源引腳比信號引腳長0.5~1mm,確保熱插拔時電源先通后斷
雙排錯位觸點:上下表面金手指觸點錯位設計,避免插拔時彈片短路(間距公差≤±0.03mm)
邊緣倒角處理:30°±5°倒角減少插拔阻力,倒角處鍍金厚度需≥平面區域的80%
高速信號優化設計
針對高速信號,需重點優化:
阻抗匹配:差分阻抗100Ω±10%,通過線寬(0.10~0.12mm)、間距(0.15~0.17mm)精確控制
過渡區漸變走線:PCB走線到金手指區域采用45°圓弧漸變,減少阻抗突變
鍍層厚度控制:金層過厚(>3μm)增加信號損耗,過薄(<0.5μm)降低耐磨性
金手指的物理本質:納米級鍍金層精密工程
鍍金材料的雙重使命
金手指的核心材料是覆蓋在銅基材上的納米級鍍金層,其厚度通常控制在0.5-3微米之間。這一看似簡單的鍍層,實則承載著雙重關鍵使命:
導電性保障:純金(Au)的電阻率僅為2.4×10?? Ω·m,在25Gbps以上高速信號傳輸中,其低電阻特性可有效減少信號衰減。實驗數據顯示,當鍍金層厚度從0.3微米增加至1微米時,接觸電阻可降低60%以上。
環境適應性:金在元素周期表中位于第79位,其最外層電子結構(5d1?6s1)賦予其極強的化學惰性。在-40℃至85℃的工業級溫度范圍內,金層可完全抵御硫化物、氯化物等腐蝕性氣體的侵蝕,確保500次以上插拔壽命。
鍍層結構的精密設計

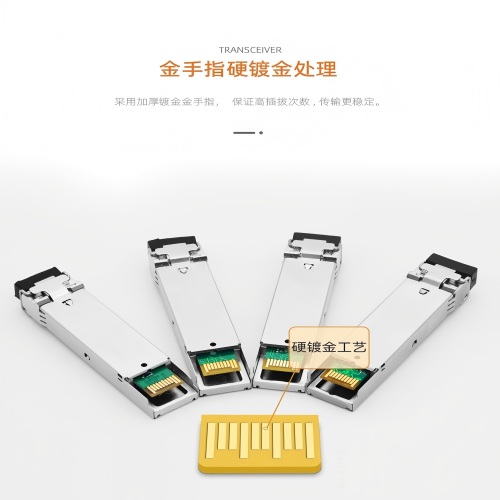

傳統工藝:電鍍硬金(Hard Gold)
鍍層結構:鎳層(3.8~5.1μm)+ 鈷合金硬金層(0.8~2.5μm)
優勢:硬度高(HV120~200),耐磨性強,插拔壽命長
缺陷:成本高(金耗量大)、高頻阻抗突變(彈片接觸點產生殘樁效應)
晶界孔隙導致腐蝕風險

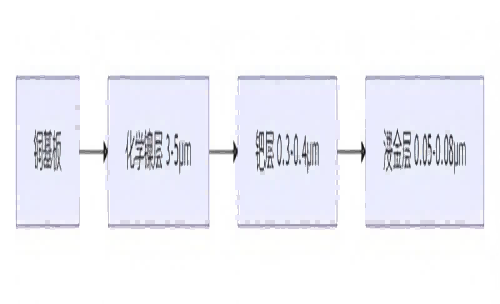

現代高速光模塊普遍采用“鎳底鍍金”((ENEPIG)
復合結構,其典型工藝參數如下:
鎳層:厚度3.8-5.08微米,硬度HV120-200,作為金層與銅基材的過渡層,
既可防止銅原子遷移導致的金層鼓包,又能通過其磁性特性改善高頻信號的趨膚效應。
金層:標準 板厚度0.76-1.27微米,高耐久板可達2.03-2.54微米。采用脈沖電鍍工藝,可使金晶粒尺寸控制在50-100納米級別,顯著提升鍍層致密度
性能突破:
耐腐蝕性:鈀層(Pd)阻擋鎳遷移,鹽霧測試96小時無腐蝕
高頻適應性:薄金層(0.05μm)減少信號損耗,支持50G PAM4調制
成本優勢:金耗量降低60%,成本僅為硬金的1/3
實驗顯示:當金層厚度從0.5微米增加至1微米時,在25℃/85%RH高溫高濕環境下,接觸電阻增長率從12%/年降至3%/年,但當厚度超過2.5微米時,因內應力積累導致鍍層開裂的風險顯著增加。
核心性能指標與測試標準
電氣性能指標
接觸電阻:初始值≤10mΩ,200次插拔后≤25mΩ
阻抗連續性:TDR(時域反射計)測試波動≤±5%
插損(Insertion Loss):28GHz頻段≤1.5dB/cm(金手指區域)
機械與環境可靠性
插拔壽命測試:500次插拔后鍍層無剝落,接觸電阻變化率≤20%
鹽霧測試:96小時噴霧(50g/L NaCl),鍍層無腐蝕點

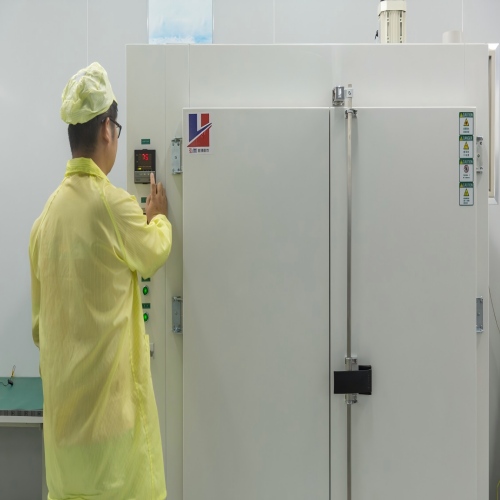

高溫高濕測試:240小時(85℃/85%RH),接觸電阻變化≤10mΩ

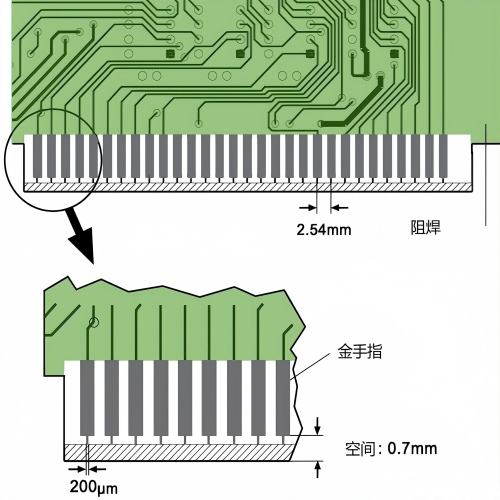

可制造性標準
尺寸公差:金手指寬度公差:±0.05mm
間距公差:±0.03mm
表面粗糙度:Ra≤0.2μm(鏡面級拋光減少高頻趨膚效應)
信號完整性的守護者:阻抗匹配電磁場奧秘
高速信號的“高速公路”
在100G PAM4信號傳輸中,單個符號周期僅33皮秒,信號能量集中在0.1-10GHz頻段。此時的金手指區域已不再是簡單的導電通道,而是需要精確控制電磁波傳播特性的傳輸線。其核心設計指標包括:
差分阻抗:100Ω±10%,確保NRZ/PAM4信號的差分對保持平衡傳輸。
單端阻抗:50Ω±10%,匹配連接器與PCB走線的特性阻抗。
插入損耗:在25GHz頻點處,單段金手指引入的損耗需控制在0.2dB以內。
阻抗控制的四大要素
實現上述指標需從PCB疊層、走線幾何、過渡區設計、材料選擇四個維度進行協同優化。
過渡區設計
金手指與PCB走線的連接處是阻抗突變的高發區。采用“漸變走線+圓弧過渡”設計,將過渡區長度從0.5mm延長至1.2mm,并通過HFSS仿真優化圓弧半徑(R=0.3mm),使反射系數從-15dB降至-22dB。
制造工藝的巔峰挑戰:從納米級鍍層到原子級平整度
鍍金工藝的精密控制
現代高速光模塊普遍采用脈沖電鍍工藝,其關鍵參數如下:
電流密度:金層沉積階段采用1-3ASD(安培/平方分米),鎳層采用5-7ASD。
脈沖頻率:100-500Hz,通過高頻脈沖抑制枝晶生長,使金晶粒尺寸控制在50-100納米。
添加劑配方:采用專利級整平劑(如聚二硫二丙烷磺酸鈉)和光亮劑(如糖精鈉),實現鍍層厚度均勻性±5%。
表面粗糙度的納米級管控
金手指表面粗糙度對高頻信號傳輸具有決定性影響。行業標準要求:
Ra(算術平均粗糙度)≤0.2μm
Rz(最大高度粗糙度)≤1.5μm
為實現這一目標,制造工藝需經歷三道精密拋光:
化學機械拋光(CMP):采用氧化鋁拋光液,將銅基材粗糙度從Ra 0.8μm降至Ra 0.3μm。
電解拋光:在磷酸-硫酸混合液中,以15V電壓、2A/dm2電流密度進行30秒拋光,使Ra進一步降至0.15μm。
超精密研磨:使用金剛石研磨膏(粒徑0.5μm),在轉速2000rpm條件下進行終拋,最終達到鏡面效果(Ra 0.08μm)。
邊緣倒角的原子級精度
金手指插入端的30°±5°倒角處理需滿足:
倒角表面鍍金厚度≥平面部分80%
倒角處粗糙度Ra≤0.1μm
未來展望:從納米到皮米的進化之路
隨著800G/1.6T光模塊的商用化,金手指技術正面臨新的挑戰:
更高頻率:1.6T信號的符號周期僅6.25皮秒,要求阻抗控制精度提升至±3%。

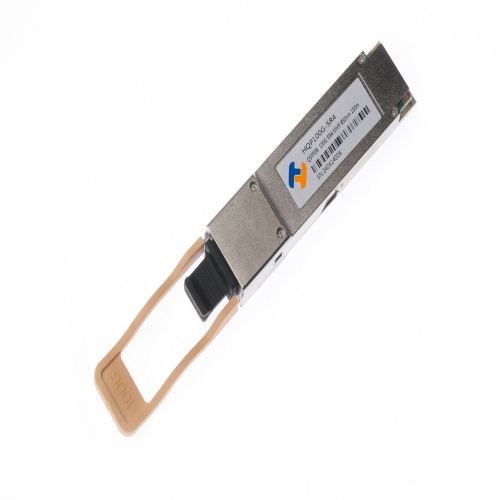

更小尺寸:QSFP-DD800光模塊的金手指間距將縮小至0.4mm,對鍍層均勻性提出更高要求。
新材料應用:石墨烯鍍層(電阻率1×10?? Ω·m)和納米銀漿(導電性是金的10倍)正在實驗室階段驗證。

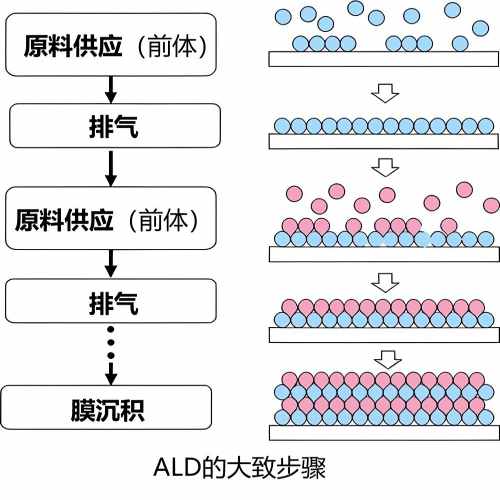

某研究機構已開發出原子層沉積(ALD)技術,可在金手指表面沉積單原子層厚度的氧化鋁保護膜,將氧化速率降低至傳統工藝的1/100。這一突破有望使光模塊壽命突破10000次插拔,滿足未來6G網絡的需求。
納米世界的隱形冠軍
從5G基站到跨洋光纜,從數據中心到物聯網終端,光模塊金手指正以納米級的精度守護著全球數據傳輸的命脈。這個融合了材料科學、電磁場理論、精密制造的微小結構,不僅是工程師智慧的結晶,更是人類連接數字世界的“黃金紐帶”。隨著技術的不斷進化,金手指將繼續在皮米尺度上書寫新的傳奇,為構建全連接智能社會奠定堅實基礎。
